產品名稱：電動插板閥[ 2021-11-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

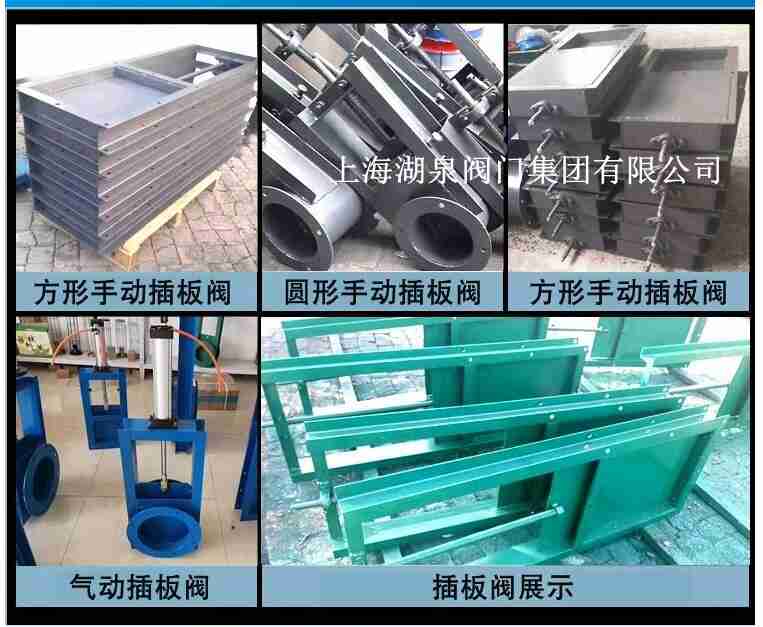

一、電動插板閥產品介紹
上海湖泉閥門集團有限公司電動插板閥是一種閘板與閥座始終緊密接觸密封的閥門啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。它的閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式插板閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改變其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板插板閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來使密封面的密封，這是自密封。大部分插板閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，使密封面的密封性。插板閥密封結構可以分軟密封、硬密封結構。

二、電動插板閥殼體試驗和密封試驗
1、電動插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。5、插板閥清潔度要求按JB/T7748的規定。6、靜壓壽命試驗。7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
