產品展示Products show

法蘭蝶閥閥門首頁 > 產品展示 > 蝶閥 > 法蘭蝶閥 >

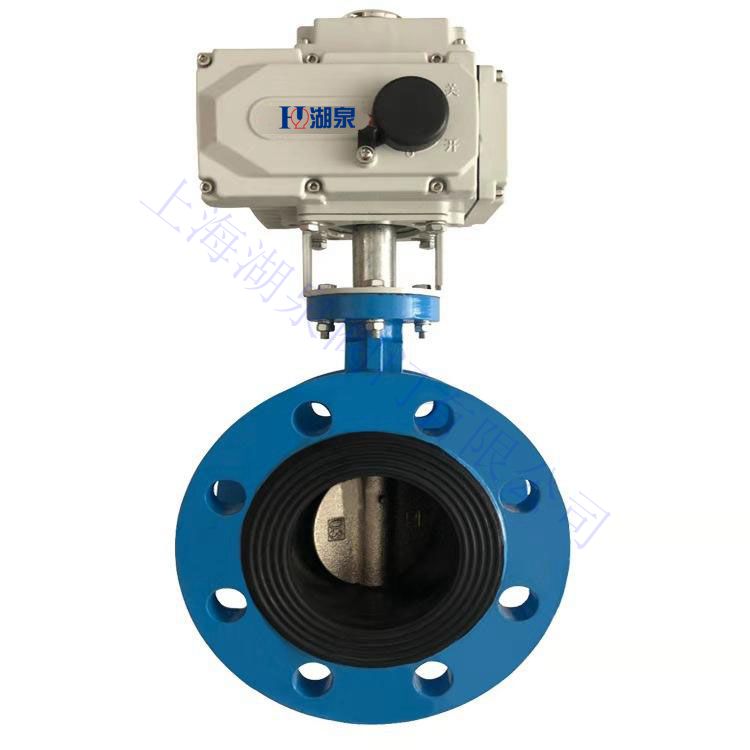

產品名稱：D943W/H-16P dn125不銹鋼電動法蘭蝶閥[ 2021-09-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品介紹

上海湖泉閥門有限公司D943W/H-16P dn125不銹鋼電動法蘭蝶閥該產品用于石油、化工、電力、冶金等行業，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。 DN125不銹鋼電動法蘭蝶閥閥體材料采用304或316不銹鋼制成，具有較強的抗腐蝕性和耐高溫性能，適用于工況條件苛刻，要求高的工況場合。閥體結構采用多層次金屬硬密封結構，具有很好的密封效果和可靠性，作調節流量和載斷流體使用。

二、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品特點

1、該不銹鋼電動法蘭蝶閥易于安裝和拆卸、維修方便。
2、具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面損，使用壽命長。
4、本蝶閥結構，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封、耐低溫性。
4、D943W-16P電動不銹鋼蝶閥蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥安裝時不受介質流向的控制，也不受位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

三、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品主要零部件材料

零件名稱	材料
閥體	不銹鋼不銹鋼及特殊材料
蝶板	不銹鋼
密封圈	各種橡膠聚四氟
閥桿	2Cr13 不銹鋼
填料	O型圈柔性石墨

四、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品主要技術參數

號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

五、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品主要外形尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
