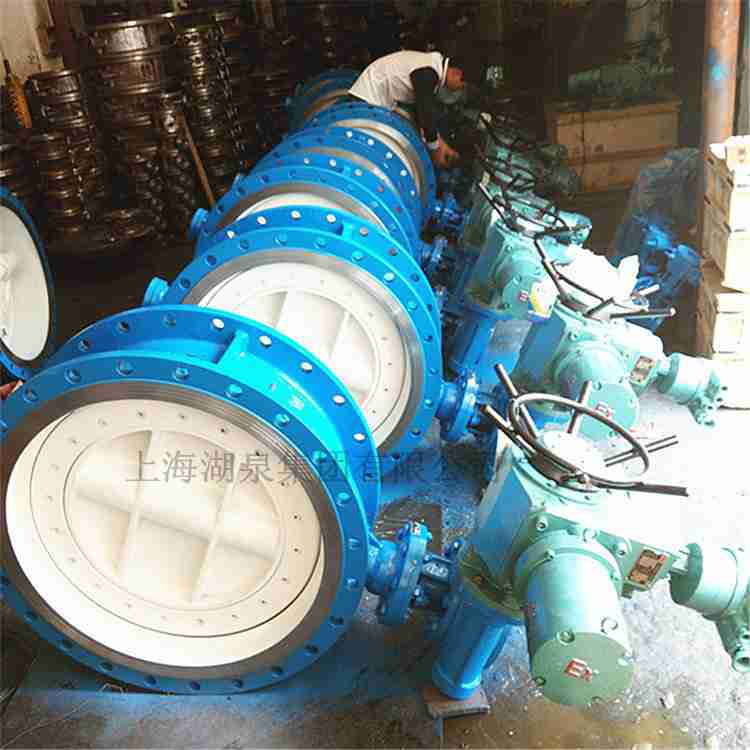

產品名稱：bd941w-1c防爆通風電動蝶閥[ 2021-09-30 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、bd941w-1c防爆通風電動蝶閥產品介紹
上海湖泉閥門集團有限公司電動通風蝶閥是由電動執行機構和通風蝶閥組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金等管道作通風調節介質流量之用。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。該閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該電動蝶閥閥蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如電動裝置、氣動裝置、蝸輪傳動裝置、手動裝置。
二、bd941w-1c防爆通風電動蝶閥產品技術參數
電動通風蝶閥執行機構： 控制方式：電動控制（電源驅動） 介質溫度：-40℃～+450℃（鋼板卷焊），+450℃以上（不銹鋼板卷焊） 轉角范圍：0-90度 流量特性：近似百分比 法蘭標準：GB/T9115-2000鋼制管法蘭焊接標準 執行機構：可配角行程系列電動執行機構 控制方式：普通開關型（無源觸點開關型）、調節型（輸入輸出4-20mA） 電動通風蝶閥性能指標： 項 目：指 標 值 基本誤差%：±2.5 回差%：2.0 死區%：3.0 始終點偏差%：±2.5 額定行程偏差%：+2.5 允許泄漏量1/h：2×10-2×閥額定容量。
防爆電動蝶閥按照的隔離防爆國家標準規定設計、采用隔爆型外殼制成的隔爆型電動執行器、防爆標志為 Ex d ⅡB T4 Gb蝶板的流線形設計，使流體阻力損失小?？梢赃\(yùn)送泥漿，在管道口積存液體zui少。低壓下，可以實現良好的密封，調節性能好，具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，電動蝶閥用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。 防爆電動蝶閥的優點：1、防爆電動蝶閥主要結構由型防爆電動執行器和閥門連接，電壓AC220V或AC380V，適用于易燃易爆場合。也可輸入4-20mADC信號及電源控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
三、bd941w-1c防爆通風電動蝶閥產品參數
公稱壓力 0．1MPa 0．25Mpa 殼體試驗壓力 0．15MPa 0．375Mpa 允許介質流速 ≤25m/s 適用溫度 ≤300℃ ≤420℃ ≤550℃ 泄漏率 ≤1％ 適用介質 空氣、含塵煙氣 四、bd941w-1c防爆通風電動蝶閥產品主要零部件
零件名稱 閥體 閥板 閥軸 材料 碳鋼 碳鋼 碳鋼、不銹鋼 五、bd941w-1c防爆通風電動蝶閥產品主要性能參數
公稱壓力（MPa) 0.05MPa 介質溫度 -30℃～-350℃ 強度試驗 0.1MPa 適用介質 冷熱風、煙氣 介質流速 25m/s 泄漏率 3%
六、bd941w-1c防爆通風電動蝶閥產品外形尺寸
DN D D1 L L1 L2 n-Фd b 300 405 370 120 716 220 8-12 10 350 455 420 140 786 240 8-14 10 400 505 470 140 924 270 12-18 10 450 570 530 160 999 295 12-18 10 500 620 580 160 1079 325 12-18 10 600 720 680 180 1140 380 16-18 12 700 820 780 180 1240 430 16-18 12 800 920 880 200 1344 490 16-18 12 900 1040 990 200 1444 540 16-18 14 1000 1140 1090 220 1544 590 20-18 14 1100 1240 1190 220 1644 640 20-18 14 1200 1340 1290 240 1744 690 20-18 14 1300 1440 1390 240 1864 760 20-18 16 1400 1540 1490 260 2020 810 24-18 16 1500 1640 1590 260 2120 860 24-18 16 1600 1740 1690 280 2240 980 24-18 16 1700 1840 1790 280 2340 1030 28-22 16 1800 1940 1890 300 2440 1096 28-22 16 1900 2040 1990 300 2540 1146 32-22 16 2000 2150 2090 320 2640 1196 32-26 16 2200 2360 2300 340 3252 1296 36-26 16 2400 2560 2500 360 3452 1396 36-26 18 2600 2760 2700 380 3652 1496 40-26 18 2800 2960 2900 400 3852 1596 40-26 18 3000 3190 3110 400 3896 1698 44-30 18 3200 3390 3310 440 4110 1798 44-30 20 3400 3590 3510 440 4396 1898 48-30 20 3600 3790 3710 480 4636 1998 48-30 20 3800 4000 3910 480 4886 2098 52-30 22 4000 4210 4120 520 5160 2210 52-30 22
