z41t一10型閘閥DN200外形尺寸及圖片

[ 2023-04-07 ]

上海湖泉閥門集團有限公司z41t一10型閘閥DN200外形尺寸及圖片：Z41T-10/16、Z41W-10/16 閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為黃銅(Z41T-10)、灰鑄鐵(Z41W-10),公稱壓力 PN10/PN16 ,閥體材料為灰鑄鐵的.產品型號 Z41T、Z45T 公稱通徑 DN40-DN1000 壓力范圍 1.0-1.6MPa 閥體材質鑄鐵、球墨鑄鐵 Z41T、Z45T鑄鐵閘閥概述: 主要技術參數: 型號公稱壓力MPa 試驗壓力MPa 工作溫度 ...鑄鐵明桿閘閥主要技術參數 型號公稱壓力MPa 試驗壓力MPa 工作溫度使用介質密封強度 Z41H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油 Z41T-10 Z41W-10 ≤100℃ 油品、煤氣鑄鐵明桿閘...

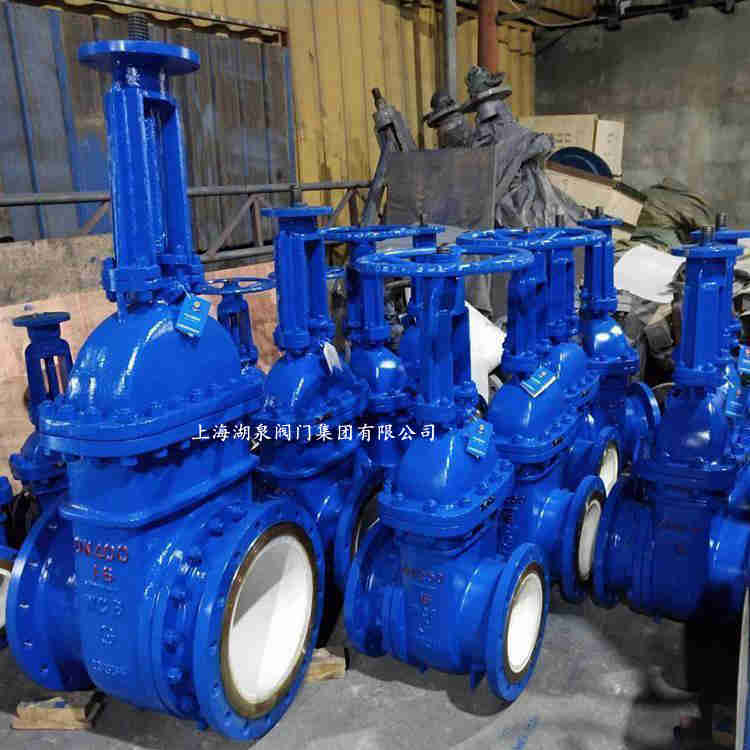

z41t一10型閘閥DN200

z41T-10-DN40,Z41T-10-DN50,Z41T-10-DN65,Z41T-10-DN80,低壓鑄鐵閘閥, Z41T-10-DN100,Z41T-10-DN125,Z41T-10-DN150,Z41T-10-DN200,低壓鑄鐵閘閥, Z41T-10-DN250,Z41T-10-DN300,Z41T...z41T-10C型法蘭連接鋼制閘閥操作方式為手動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為黃銅,公稱壓力 PN10,閥體材料為碳鋼的閘閥。產品性能參數: Z41T-10C型法蘭...
電動閘閥廠家

型號		公稱壓力MPa		試驗壓力MPa				工作溫度		使用介質
				密封		強度
Z41T-10		1.0		1.1		1.5		≤200℃		水、蒸汽、油
Z41T-10
Z41W-10								≤100℃		油品、煤氣
型號	閥體、閥蓋、閘板		閘板		密封圈		閥桿螺母		閥桿		填料
Z41H-10	灰鑄鐵、鑄鋼		碳鋼+合金鋼		不銹鋼、合金鋼		青銅		碳鋼、不銹鋼		浸油石棉盤根
Z41W-10	灰鑄鐵		灰鑄鐵		黃銅				碳鋼
Z41T-10	灰鑄鐵		灰鑄鐵+黃銅		黃銅				碳鋼、黃銅

z41t一10型閘閥DN200外形尺寸

50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
