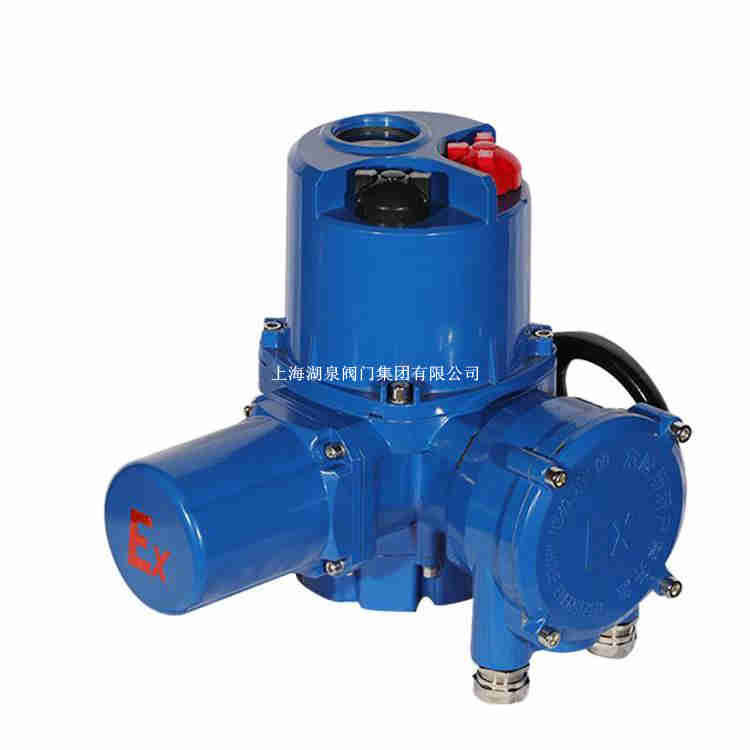

上海湖泉閥門集團有限公司執行器生產廠家：021-64162222      QB30-1型MA煤安防爆電動執行器 QB20-1礦用隔爆電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、機械限位、手輪及電氣部分組成，QB30礦用防爆閥門電動裝置 QB30-1隔爆型電動執行器傳動原理圖 電動機：取得MA 證的閥門電動裝置用隔爆型三相異步電動機。 QB30礦用防爆閥門電動裝置 QB30-1隔爆型電動執行器減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成；電動機的動力經減速機構傳遞給輸出盤。 QB30礦用防爆閥門電動裝置 QB30-1隔爆型電動執行器力矩控制機構：當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，由蝸桿上 的齒條帶動齒軸轉動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使力矩開關動作，從而切斷電動機電源，電動機停轉，以此實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。力矩控制機構5.4行程控制機構：結構見圖5。凸輪軸與輸出盤同步轉動，當凸輪軸轉至預先設定的行程位置時，緊固 在凸輪軸上的凸輪使行程開關動作。 主要特點：采用大規模數字集成芯片，智能化程度高，功能強大，控制精度高。機電一體化設計，輕巧美觀，執行機構的功能、參數設置、調試和現場電動操作可通過手持式紅外線遙控器進行設定，無需打開箱體。Q型系列執行機構采用液晶顯示屏，通過形象的標識和符號讓用戶直觀的了解到執行機構的閥位、運行狀態、故障報警等信息，全中文菜單讓你一目了然。現場操作采用霍爾傳感器旋鈕，可方便的進行就地開、關、停及現場。 電源：常規，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）工作環境環境溫度： -20~+60℃  （特殊訂貨 -40~+80℃）相對濕度：≤95%（25℃時）防護類型戶外型：用于無易燃、易爆和無腐蝕性介質的場所；隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的 性氣體混合物。防護等級：IP65/67（特殊訂貨IP68） B10隔爆智能開關型執行器 ExdIIBT4隔爆電裝 QB30防爆智能電裝防爆等級簡介：
1、爆炸性環境
可能發生爆炸的環境。(如：可燃性氣體，粉塵環境，煉油、石化廠，加油站、加氣站等)
2、爆炸性氣體環境在大氣條件下，氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物，在該混合物中點燃后，燃燒將傳遍整個未燃混合物的環境，將引起空氣爆炸
防爆電氣設備
在規定條件下不會引起周圍爆炸性環境點燃的電氣設備分為兩類：
Ⅰ類：煤礦井下電氣設備
Ⅱ類：除煤礦、井下之外的所有其他爆炸性氣體境用電氣設備
Ⅱ類又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件；ⅡC可適用于ⅡA、ⅡB的使用條件。
說明：ⅡC標志是較高的防爆等級，但并不表示該設備性能好。 通過遠程控制、現場控制、總線型集中控制三種控制方式，對閥門實現開啟、關閉與調節。具有控制原理先進、功能全面、長期穩定可靠、集成度高、發熱量小、裝卸方便、維護簡單等特點，并可通過紅外遙控器對其進行非侵入式的快速設置，采用全視角LCD段碼液晶顯示器，有中英文二種菜單式顯示界面可選，閥門的運行參數、工作狀態可清晰直觀的進行現場監控，并可通過RS485工業總線或信號輸出連線與監控室進行遠程集中監控。
隔爆智能開關型DQW10/DQW30 系列產品各項性能指標達到JB/ T8219—1999《工業過程測量和控制系統用電動執行機構》的要求，產品已配套給國內多家企業，在石油、化工、電力、煤礦、冶金、造紙、水處理等領域中得到廣泛應用與長期穩定運行驗證。 本系列智能型電動執行器控制模塊已系列化，共有六大類：
單相AC220V可控硅控制開關型（可選配RS485工業總線型）
單相AC220V可控硅控制調節型（可選配RS485工業總線型）
三相AC380V可控硅控制開關型（可選配RS485工業總線型）
三相AC380V可控硅控制調節型（可選配RS485工業總線型）
三相AC380V交流接觸器控制開關型（可選配RS485工業總線型）
三相AC380V交流接觸器控制調節型（可選配RS485工業總線型）
本系列模塊涵蓋了微小型、小型、中型、大型閥門的控制，并可客制化設計。
