電動閥門的正確接線方法和圖解

[ 2023-07-03 ]

電動閥門的正確接線方法和圖解？電動閥一般交由電動執行機構及閥門連接起來,幾經安裝調試后才成為電動閥。它不僅可以實現開關作用，調節型電動閥還可以實現閥位調節功能。電動執行器的行程可分為:90°角行程和直行程兩種，特殊要求還可以滿足180°、270°、360°全行程。由角行程的電動執行器配合角行程的閥使用，實現閥門90°以內旋控制管道流體通斷;直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。2、電動閥使用電能作為動力來接通電動執行機構驅動閥門,實現閥門的的開關、調節...電動閥: 電動閥:電動調節閥(可以控制開度。可連續調節閥門)與電動閥(只能控制開關不能控制開度),交流一般3根線,火線、零線、地線。電磁閥:智能開關閥門不能控制開度。通電開,斷電自動關閉復位。電動調節閥接線:電源2根,開度控制2根,開度反饋2根,共六根。

電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分為有源開關式、無源開關式、電位計型、防爆型、調節型等。

通過下面不同的接線圖：

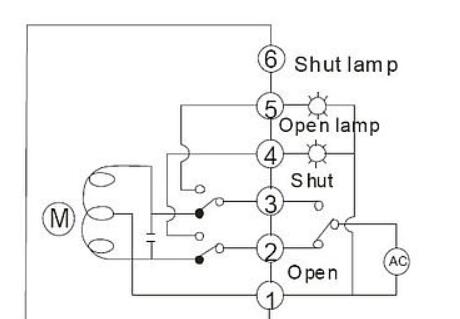

1、有源開關式，普通開關型帶有源燈指示接線圖
2、無源開關式，開關型無源觸點型帶反饋接線圖

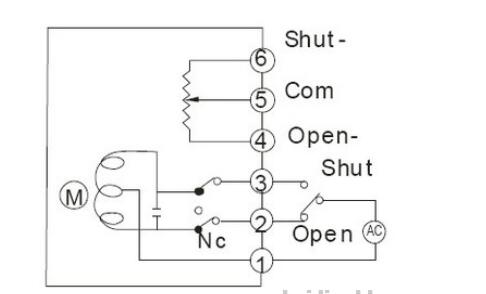

3、開度式電位計型，開關型帶開度式接線圖
4、智能調節式，輸入輸出4-20mA，智能調節型接線圖
5、交流AC380V，帶無源觸點反饋，380V電源接線圖

電動閥的接線方法通常包括以下步驟：1. 確定控制器的電源和電壓：在接線之前，需要確定控制器的電源和電壓，確保電動閥與控制器的電源和電壓相同。2. 連接閥體：將電動閥與管道連接，并確保緊固。3. 接線：將電動閥的三根電線分別接到控制器對應的接線端子上。其中，一根為正極，一根為負極，還有一根為控制信號線。具體接線方法可按照電動閥和控制器的說明書進行連接。4. 調試：接線完成后，需要對電動閥進行調試。首先，確保控制器和電動閥的電源連接正確；其次，通過控制器發送信號，測試電動閥是否能夠正常工作；最后，檢查管道連接處是否漏水。需要注意的是，在接線過程中，要遵循安全操作規程，確保操作人員和設備的安全。

接線方式：三線制電動閥有F/R/N三條線，F(xiàn)代表正向動作(或者open動作)控制線，R代表反向動作(或者close動作)控制線，N代表地線。

電動閥特點：

結構十分簡單，使用壽命。2.適用于幾乎所有介質，粘度最大600mm2/s（厘斯）。3.耐高溫、耐化學腐蝕。4.防爆費用低，

接線就明：
白線：電源共用端
紅線：電動閥開電源
藍線：電動閥關電源
綠線：信號反饋共用端
黃線：閥門關時輸出信號電源（220V）
黑線：閥門開時輸出信號電源（220V）
（黃與黑線根據需要選擇，簡單反饋只需接其中上根就好了）

如果是AC220V電源的，應該是7根線。1根公共線，1根開線，1根閉線，2根控制線，2根反饋線。如果是DC24V電源的，就是6根線。2根電源線，2根控制線，2根反饋線。
